✅ WS150EFX-HV ActiveWire Marine Solarmodul
✅ Flexibles Solarmodul mit integrierter Aluminiumplatte
✅ Innovative ActiveWire Solarzellen
✅ WSL20.100 MPPT Laderegler
✅ Großes Einsatzspektrum im Caravan und Marine Bereich
EINFACHE MONTAGE
Das individuell anpassbare Marine EFX Komplettset von WATTSTUNDE zeichnet sich vor allem durch ein hohes Maß an Qualität und Robustheit aus und eignet sich ideal für den Einsatz im maritimen und mobilen Fahrzeugbereich.
In dem Komplettset sind ausschließlich hochwertige und zuverlässige Komponenten enthalten, die es ermöglichen, sofort mit der Installation und Montage zu beginnen. Diese ist dank vorbereiteten Materialien kinderleicht, wodurch eine schnelle Inbetriebnahme garantiert ist. Der MPPT Laderegler garantiert dabei höchste Erträge!
Die leistungsstarken und semi-flexiblen EFX ActiveWire Solarmodule sichern maximale Sonnenausbeute auf kleinen oder gekrümmten Ebenen. Eine integrierte Aluminiumplatte verleiht dem Modul die nötige Stabilität, um auf nahezu jeder Wohnmobil-Dachhaut den richtigen Halt und eine lange Lebensdauer zu gewährleisten.
PREMIUM EFX SOLARMODULE
Durch die neue Active Wire Technologie werden die Abstände zwischen den Leiterbahnen verkürzt und somit elektrische Verluste minimiert sowie der Stromfluss vergrößert. Dieses innovative Leitergeflecht garantiert eine hohe Ausfallsicherheit des Moduls. Aufgrund der dünneren Drähte wird zudem mehr Licht als bei den herkömmlichen Oberflächenkontakten eingefangen und die Teilverschattung reduziert. Eine weitere Besonderheit, die diese Solarmodule mitbringen ist ihre Flexibilität.
HÖCHSTE EFFIZIENZ MIT MPPT-TECHNOLOGIE
Die auswählbaren Laderegler füllen die Batterien schnell und zuverlässig mit dem innovativen MPPT Verfahren:
Mit der Maximum Power Point Tracking (MPPT) Technologie ermittelt der Regler permanent die maximale Leistungsausbeute der Solarpanele. Er transformiert den Spannungsüberschuss des Solarpanels und optimiert somit den Ladestrom der Batterie. Dieser Zugewinn an effektivem Ladestrom garantiert kürzere Ladezeiten, die bestmögliche Leistungsausnutzung der Solaranlage und ermöglicht eine bis zu 30 % höhere Ausbeute gegenüber normalen PWM Ladereglern.

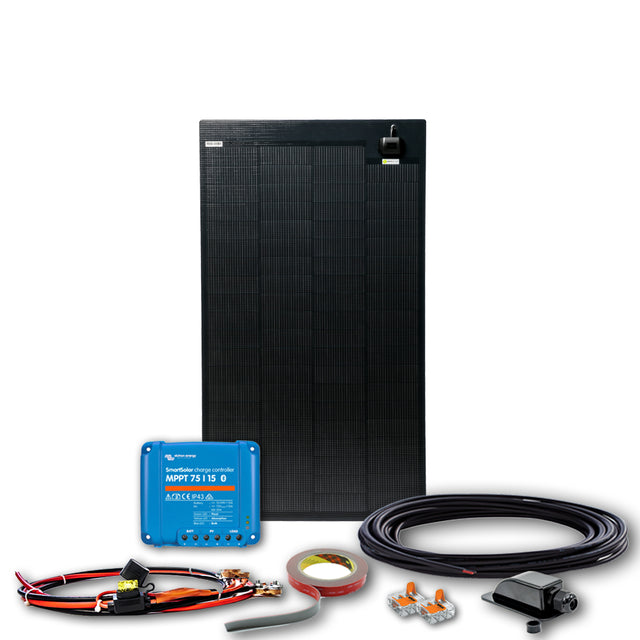

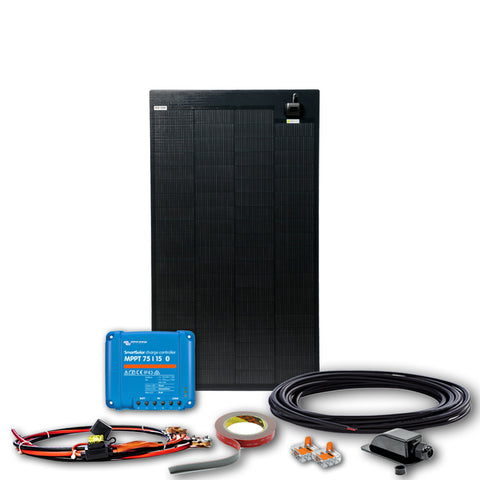

Victron SmartSolar MPP 75/15 Laderegler
nsbesondere bei bedecktem Himmel, wenn die Lichtintensität sich ständig verändert, verbessert der superschnelle MPPT-Algorithmus den Energieertrag im Vergleich zu PWM-Lade-Reglern um bis zu 30 % und im Vergleich zu langsameren MPPT-Reglern um bis zu 10 %.
Fortschrittliche Maximum Power Point Erkennung bei Teilverschattung.
Ein bluetoothfähiges Smartphone kann eine Vielzahl von Daten live anzeigen. Die drahtlose Lösung zum Set-up, Überwachen und Aktualisieren des Reglers mithilfe von Apple- und Android-Smartphones, Tablets oder anderen Geräten.
DETAILS
Je nach ausgewähltem Laderegler ist eine LCD Anzeige verbaut oder es steht Zubehör zur (drahtlosen) Anzeige von Systemparametern zur Verfügung. So kannst du einfach die Spannungen und Ströme der Komponenten in Echtzeit ablesen.

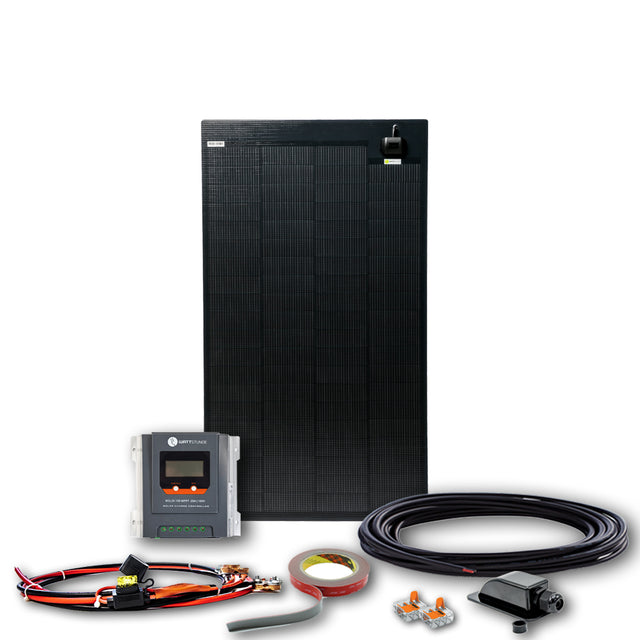

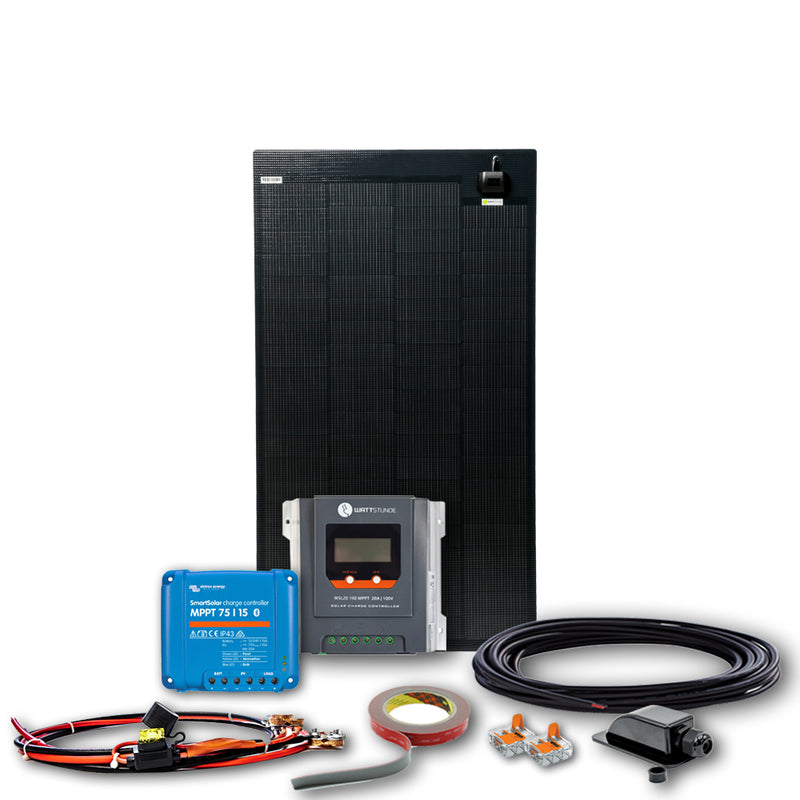

Lieferumfang:
- WATTSTUNDE® WS150EFX-HV Marine Solarmodul
- WATTSTUNDE® WSL 20.100 MPPT Laderegler mit integrierter LCD Anzeige
- DX1/S Solar Dachdurchführung
- 3 x 3M GPH-160GF VHB Klebeband doppelseitig 19mm x 3m
- 5 m Solar Verbindungskabel 2x4 mm²
- WAGO Verbindungsklemmen sowie Abzweigdose ELS IP55 für Verschaltung
- 1,5 m Batterieanschlusskabel 4 mm² inkl. 20 A Flachsicherung
- Aufbauanleitung und Bedienungsanleitung aller Geräte auf Deutsch
Lieferzeit: 8-10 Werktage mit Victron Smartsolar Laderegler, 6-8 Wochen (ab Zahlungseingang) für die Option mit WSL20.100 MPPT Laderegler
TECHNISCHE DATEN
| Technische Daten | WS150EFX-HV |
|---|---|
| Modultyp | 12V Modul |
| Nennleistung (Pmpp) | 150 W |
| Max. Tagesertrag (Sommer) | 600 Wh/d |
| Kurzschlussstrom (Isc) | 3,65 A |
| Leerlaufspannung (Uoc) | 51,2 V |
| Spannung (Umpp) | 43,5 V |
| Strom (Impp) | 3,33 A |
| Zellwirkungsgrad | >20% |
| Zellenzahl | 35 |
| Anschlussdose | IP 65 |
| Maße (LxBxH) in mm | 1210 x 680 x 4 |
| Gewicht | 4,9 kg |
WSL 20.100 MPPT
| Max. Eingangsstrom DC | 20 A |
| Max. Leerlaufspannung PV | 90 V DC (25 °C) |
| Max. Solarleistung | 260 Wp (12V) / 520 W (24 V) |
| Max. Eingangsstrom DC | 20 A |
| Ladetechnologie | MPPT mit 3 Ladephasen |
| Tiefentladeschutzspannung | 10.8 bis 11.8 /21.6 bis 23.6 V DC |
| Batterienennspannung | 12/24 V DC |
| Batterietyp | GEL, AGM, Blei-Säure |
| Normaler Standby-Verbrauch | < 8mA |
| Temperaturkompensation | integriert |
| Betriebstemperatur | -20°C/+50°C |
| Gewicht | 1300 g |
| Abmaße | 189 x 182 x 64 mm |
Victron 75/15 Laderegler
| Produkttyp | Laderegler |
|---|---|
| Hersteller | Victron Energy |
| Laderegler Typ | MPPT |
| Systemspannung | 12V, 24V |
| Bluetooth | bereits integriert |
| zulässige Luftfeuchtigkeit | max. 95 % |
| Schutzart IP | IP22 (Anschlussbereich) |
| max. Ladestrom | 15 A |
| Eigenverbrauch ohne Last im Energiesparmodus | 10 mA |
| Solarmodul Spannung max. | 75 V |
| Solarmodul Strom max. | 15 A |
| Anzahl der Ladeausgänge | 1 |
| Umgebungstemperatur | -30°C - +60°C |
| unterstützte Batterietypen | GEL, AGM, Bleisäure, LifePo4, OPzS-Batterien, |
| Schutzfunktionen | Verpolungsschutz, Schutz vor Ausgangskurzschluss, Übertemperaturschutz |
| Gewicht | 0.5 kg |
